制造端的稳定可控，是产品可靠性的第一道防线。

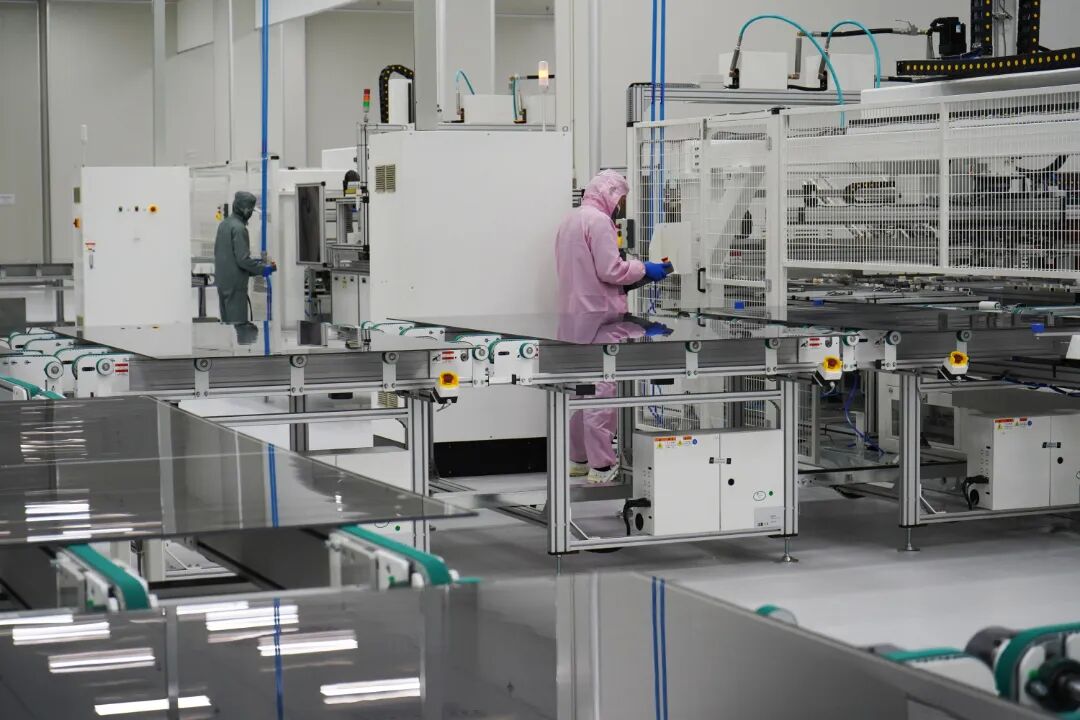

自2024年11月全线贯通、2025年6月完成连续生产模式调试以来，极电光能全球首条GW级量产线已实现稳定运行，量产组件综合良率稳定保持在95%以上，是目前业内量产成熟度最高，少数具备连续生产能力、能够接受超大尺寸钙钛矿组件订单的量产线之一。

“95%以上的良率，意味着钙钛矿组件不再是实验室里精雕细琢的‘样品’，而是可以在连续生产节奏下稳定下线的产品。”邵君博士表示，自极电光能首条GW级量产线投产以来，团队以月为单位持续追踪生产全流程，建立覆盖外观与功率的双重质量管控体系，为大尺寸钙钛矿组件可靠性提供关键支撑。

如果说良率是产品进入市场的入场券，那么长期稳定性则是决定其产业生命力的核心标尺。

不同于晶硅组件成熟的测试体系，钙钛矿材料的离子晶体特性使其老化机制更为复杂。邵君博士指出，光热联合老化与紫外老化，仍是钙钛矿稳定性验证的核心考核项，行业需在IEC标准基础上，参考 ISOS协议进一步加严测试维度。

而当前通用的测试方法，本身就存在与真实工况的偏差：

“不仅要测出衰减，更要让测试无限贴近组件真实的工作状态。”邵君博士表示，基于对钙钛矿衰减机制的深度理解，以及大量户外实证数据的反向验证，极电光能提出以MPPT连续运行数据为核心、结合科学复测方法的稳定性评价思路，推动测试条件向真实发电场景对齐，重构钙钛矿稳定性的评价逻辑。

报告现场，极电光能大尺寸组件多项核心测试结果也同步披露——在双 85 湿热老化测试和高低温循环测试中，经过良好封装的组件功率保持率接近 100%。在 85℃、一个标准太阳辐照度、MPPT 连续运行 1000 小时的更加严老化测试条件下，2.8㎡组件的功率保持率达到 T95 水平，显示了极电光能量产组件具有优异的稳定性水平。

对光伏产品而言，25年的稳定发电寿命是市场端的通用标准，也是钙钛矿技术最受关注的核心疑问。

Arrhenius方程是当前热老化寿命评估的通用方法。但通过以极电0.72㎡钙钛矿组件为样本开展多梯度高温对照测试的结果表明，只有通过更严苛的加速老化条件，才能更精准地锚定产品的真实寿命边界。

基于大量对照实验数据，极电光能研发团队选取 70℃、75℃、85℃、95℃四个温度点进行寿命模型拟合，最终测得组件光热老化的活化能约为 0.92 eV，处于阳离子迁移活化能区间（＞0.6 eV），并以此推演钙钛矿组件户外寿命对应的室内老化测试衰减率。基于当前实验数据模型推算：

该结果为钙钛矿的长期可靠性评价提供了扎实的理论支撑。邵君博士同时强调，该模型仍需更多批次、更长期的运行数据持续校验，最终形成更完善、更具普适性的寿命评估体系。

在实验室之外，真实的户外环境才是产品性能的最终考场。目前极电光能钙钛矿组件已在全国多地实现商业化项目落地及户外实证，覆盖高温、高湿、强辐照等多种气候条件，积累了大量的户外真实发电数据，组件综合性能日趋良好。

从效率纪录走向稳定量产，从实验室测试走向户外验证，钙钛矿无疑正在接受更加全面的产业化检验。

作为全球钙钛矿产业化先锋，极电光能始终坚信，唯有可量产、可交付的“稳效协同”技术才能真正为产业创造价值。公司将持续聚焦钙钛矿塔尖技术创新，推动室内测试与户外应用的精准对应，让钙钛矿组件不仅在效率上建立代际优势，更在长期可靠性与综合经济性上经受住市场的全面检验。

未来属于钙钛矿。而钙钛矿的未来，属于那些把“稳定”做实的人。
